СКУД-004: Система контроля доступа в сетевом режиме на основе контроллеров Эра-CAN v3 в Щелково

Описание СКУД-004: Система контроля доступа в сетевом режиме на основе контроллеров Эра-CAN v3

Описание решения

Типовое решение основано на построении системы контроля доступа (СКД) в офисные и жилые помещения. Решение реализовано на оборудовании торговых марок: Эра новых технологий, Smartec, Бастион, Олевс, NORA-M, Паритет.

Основной задачей данной СКД является предотвращение доступа посторонних. Вход осуществляется по карте, выход при помощи нажатия на кнопку выход.

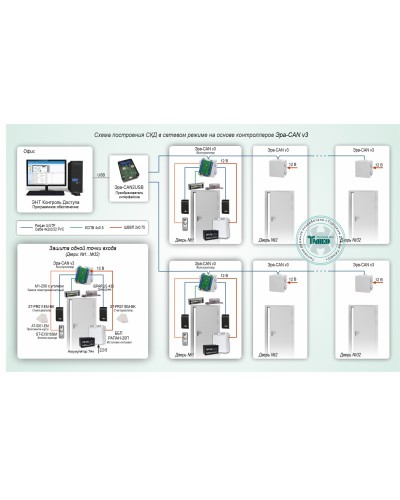

Решение реализовано на базе бюджетного контроллера Эра-CAN v3, который в сетевом режиме подключается к ПК по CAN шине через преобразователь интерфейса Эра-CAN2USB.

События передаются в ПО СКУД ЭРА

Программируется напрямую через встроенный USB с мобильного телефона или ПК в программе: "ЭНТ Контроль доступа - ЭРА CAN". В режиме программирования через USB не требует подключения питания.

Работа контроллера ЭРА-CAN v3 с использованием преобразователя интерфейсов Эра-CAN2USB позволяет организовать сеть из 64 контроллеров ЭРА-CAN v3 (бюджетное решение!).

Уникальная функция контроллера Эра-CAN v3 - наличие пожарного входа, что практически не встречается у автономных контроллеров. Пожарный вход позволяет подключать к контроллеру шлейф пожарной сигнализации для автоматической разблокировки точки прохода при пожаре. При отсутствии возможности автоматической разблокировки автономной точки прохода при пожаре, пожарные инспекторы могут выписать предписание на устранение данного недостатка!!!

Подключив через USB порт контроллер Эра-CAN v3 к телефону, вы получаете возможность быстро и наглядно редактировать все настройки, считывать/записывать ключи, переводить контроллер в различные режимы, включая режим автозаписи. Все эти настройки могут быть сохранены на телефоне, отправлены по почте или через мессенджеры коллегам. Следует отметить, что данное устройство не только надежное и удобное, но и быстрое. Запись с телефона 15000 ключей в контроллер занимает всего лишь 15 секунд!

В решении использовано следующее оборудование:

1.    Контроллер Эра-CAN v3 на 2 точки прохода, выполненный в виде платы. Имеет встроенную энергонезависимую память на 15000 ключей, при обслуживании двух точек доступа память делится пополам, по 7500 ключей на точку доступа. Устанавливается в корпус, коробку TYCO 100х100х35мм.  (Эра новых технологий)
2.    Питание контроллера осуществляется от резервированного источника питания ББП РАПАН-20 (Бастион)
3.    Контроллер поддерживает работу со считывателем ST-PR011EM-BK по интерфейсу Wiegand (Smartec).
4.    Электромагнитный замок М1-200 с уголком (Олевс).
5.    Кнопка выхода ST-EX010SM (Smartec).
6.    Доводчик для дверей весом 50 - 110 кг - ISPARUS 430 (NORA-M)
7.    Источник питания ББП РАПАН-20П обеспечивает питание контроллера напряжением 12 В постоянного тока 2,2 А.

Программируется напрямую через встроенный USB с мобильного телефона или ПК.
Программа полностью бесплатная и предназначена для работы с контроллерами ЭРА-CAN. Функционал программы позволяет очень быстро и легко подготовить контроллер к автономной работе на любом объекте. Программа использует технологию USB OTG, которая дает возможность сделать эту работу «на ходу».

Бесплатное профессиональное ПО "ЭНТ Контроль Доступа". Функциональность:

• конфигурирование и настройка логической структуры СКУД, общих и индивидуальных режимов, расписаний и сценариев работы системы и ее элементов
• мониторинг и регистрация событий всей системы, состояния элементов
• ведение базы данных пользователей с персональными настройками
• фотоверификация и контроль перемещения пользователей
• учет рабочего времени и дисциплинарный контроль, формирование отчетов
• SMS и e-mail оповещение о событиях доступа
• бюро пропусков с поддержкой разовых пропусков и инструментом печати бейджей
• гибкое индивидуальное и групповое управление точкой доступа

Сфера применения:
•    Офисные помещения
•    Установка в многоквартирных домах
•    На прилегающих к домам территориях (калитки)
