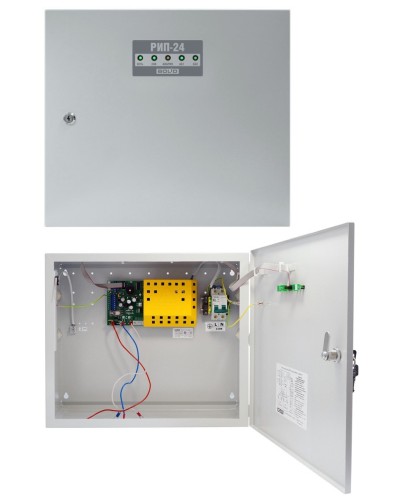

РИП-24 исп.06 (РИП-24-4/40М3-Р). Источник питания резервированный. Болид в Щелково

Описание РИП-24 исп.06 (РИП-24-4/40М3-Р). Источник питания резервированный. Болид

Резервированный источник питания; U-вх.150…250 В, U-вых.26.6…27.8 В, I-ном.4 А, I-max.5 А (до 10 минут), под два АКБ 12 В 26 А·ч или 12 В 40 А·ч; световая и звуковая индикация режимов работы, три оптоэлектронных диагностических выхода, защита от короткого замыкания, защита аккумулятора от глубокого разряда; IP30, t-раб.-10…+40°С, 450×400×210 мм

Назначение изделия

Резервированный источник питания аппаратуры ОПС РИП-24 исп. 06 предназначен для группового питания извещателей и приемно-контрольных приборов охранной и охранно-пожарной сигнализации, требующих резервного электропитания с напряжением 24 В постоянного тока.

Особенности

* - Защита с автоматическим восстановлением работоспособности:
- от превышения выходного напряжения
- от перегрузок по выходу
- от «переполюсовки» аккумуляторных батарей (АБ)
- от замыкания клемм подключения АБ
* - Контроль:
- сетевого напряжения
- величины выходного напряжения
- величины напряжения АБ
* - Передача информации о неисправности или отклонении напряжений от нормы с помощью реле
* - Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- короткое замыкание или перегрузка по выходу
- заряд АБ
- отключение АБ при её разряде
- отключение выхода РИП
* - Контроль вскрытия корпуса
* - Индивидуальный контроль напряжений на каждой из двух установленных АБ
* - Встроенный двухполюсный выключатель сетевого напряжения - автомат защиты
* - Длительное время резервирования

Тип устройства: Источник вторичного электропитания резервированный	Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более: 200
Световая индикация: "Наличие сети"; "Состояние АКБ1"; "Состояние АКБ2"; "Нагрузка"; "Авария"	Выходной ток, А:
Диагностические выходы: тип "СК": "Наличие сети"; "Состояние АКБ"; "Нагрузка"	- номинальный при наличии основного питания: 4
Напряжение питания, B:	- максимальный при наличии основного питания: 5
- от сети переменного тока: 150…250	Тип используемого аккумулятора: 12 В 26 или 40 А·ч
Потребляемая мощность:	Количество аккумуляторов, шт: 2
- от сети переменного тока : 225 ВА	Защита от короткого замыкания: Есть
Потребляемый ток:	Защита аккумулятора от глубокого разряда: Есть
- при питании от сети переменного тока, А: 1.5	Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В: 19.8…21
- при питании от резервного источника питания, А: 0.07	Степень защиты: IP30
Выходное напряжение, В:	Диапазон рабочих температур, °С: -10…+40
- при питании от сети переменного тока: 26.6…27.8	Габаритные размеры. мм: 450х400х210
